| 參數名稱 | 參數值 |
|---|---|
| 機身重量 | 約60kg |
| 電源 | AC220V50Hz |
| 機身材質 | 高密度鋁合金機架 |
| 外形尺寸 | 400*418*400 |
| 操作界面 | 觸摸屏 |
| 功率 | 0.45kw |
| 使用節拍 | 3s/個 |
| 適用產品 | O型圈 |
一、設備(bei)簡述
1.背景：
密封圈(quan)是具有彈(dan)性的環狀(zhuang)構件,許多需(xu)要密(mi)(mi)(mi)封(feng)的產(chan)品上都(dou)要用到。目前(qian)因為密(mi)(mi)(mi)封(feng)圈(quan)(quan)產(chan)品大(da)小不(bu)一(yi),品種繁多,所(suo)以(yi)市場上大(da)部(bu)分裝套密(mi)(mi)(mi)封(feng)圈(quan)(quan)都(dou)是人工(gong)套裝,通過將密(mi)(mi)(mi)封(feng)圈(quan)(quan)套到擴大(da)密(mi)(mi)(mi)封(feng)圈(quan)(quan)直徑的治具上,手工(gong)剝離治具上的密(mi)(mi)(mi)封(feng)圈(quan)(quan)后,再將密(mi)(mi)(mi)封(feng)圈(quan)(quan)組(zu)裝到產(chan)品上。現有的密(mi)(mi)(mi)封(feng)圈(quan)(quan)組(zu)裝方(fang)式通過人工(gong)肉眼對位,組(zu)裝精度(du)差,容易增加組(zu)裝產(chan)品的不(bu)良率(lv)，同(tong)時耗費(fei)人力、效率(lv)低下。
2.用(yong)途(tu)：
為克服上述缺點,本設備(bei)于提供一種結(jie)構(gou)簡單(dan),實現(xian)對(dui)零部件(jian)兩(liang)個外(wai)密封(feng)圈的組裝(zhuang)。
二、設備(bei)方案及主要功能部件說明：

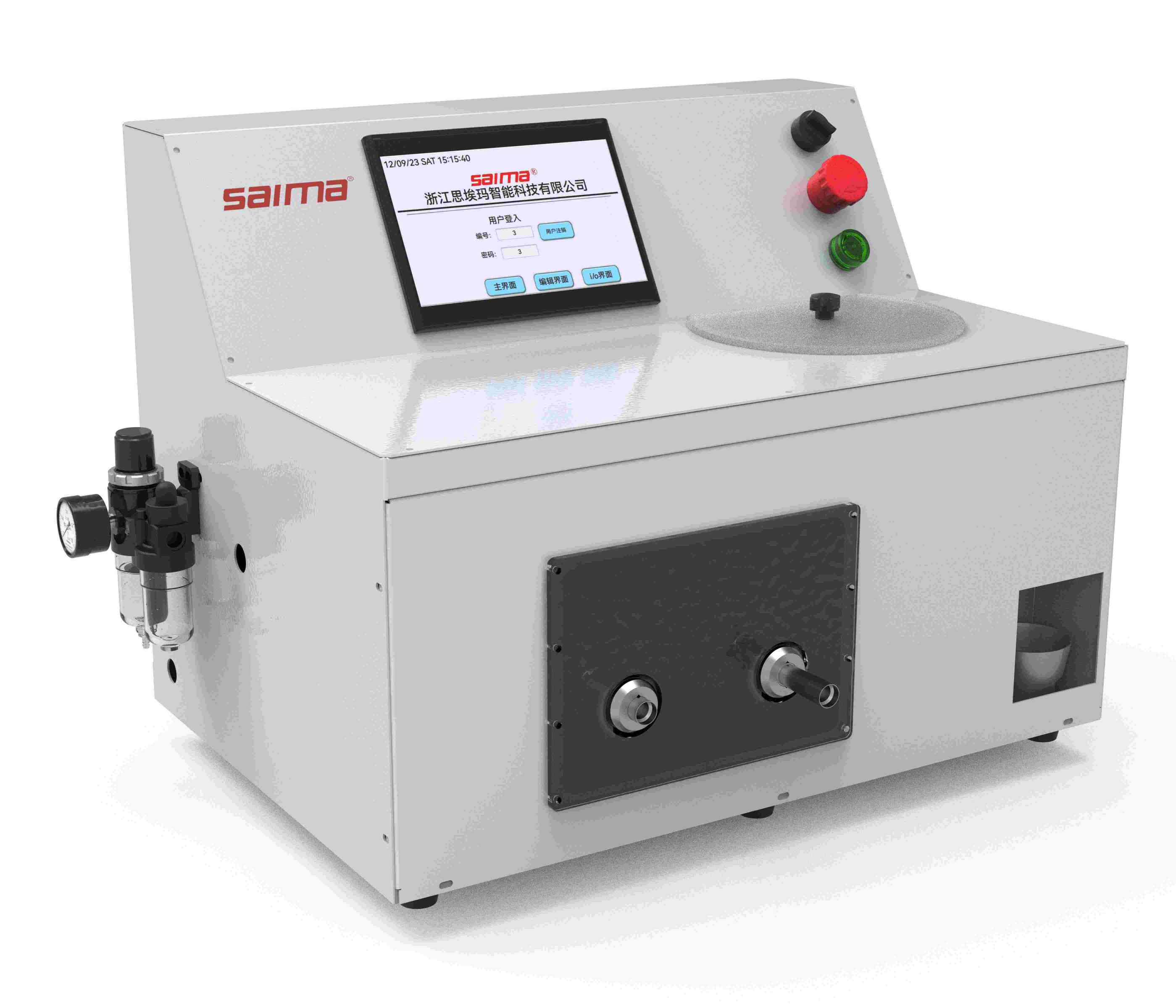

2.1設(she)備外形及主要結構：
2.2設備操作(zuo)說明：
1.前期準備(bei): ①連接(jie)氣源、電源并開啟；②往振(zhen)動(dong)盤內添(tian)加對應規(gui)格(ge)密封圈(quan)；③油杯(bei)中添(tian)加潤(run)滑油；④選擇對應規(gui)格(ge)的套料芯軸。
2.操(cao)作動作：①取(qu)待裝密封圈的產品(pin)，對準套(tao)料芯軸的內孔，往(wang)前(qian)推至(zhi)夾片端面，設備自(zi)動將
密封圈裝入產(chan)品；②取(qu)下裝配完(wan)成的產(chan)品并擺(bai)放至指定位置；③重復上(shang)述動作循(xun)環加工(gong)。
2.3設備主要技術參數：
序號(hao) | 項(xiang)目 | 參數(shu) |
1 | 氣源壓(ya)力 | 0.3~05MPa |
2 | 電源 | AC220v |
3 | 節拍 | ≤3s/一個&二個(ge)（每(mei)個(ge)工位單獨套一(yi)個(ge)圈(quan)，具體效率以人工操作為準） |
4 | 操作(zuo)人數 | 1人 |
2.3設備(bei)參數
機器(qi)構造 | 項目 | 參數 | 備注 |
機架 | SM-2MF0ZZ | ||
重量 | （以(yi)實際質量為準） | ||
外形尺(chi)寸 | (L ×W×H ）按技術協議 | ||
控制(zhi)說明 | 主機程序控(kong)制(zhi) | SAIMA密(mi)封圈(quan)裝配機專用 | |
人機界面 | 7寸/艾莫迅 | ||
操作模(mo)式 | 自動/手(shou)動 | ||
PLC通訊 | RS485,RS232 | ||
觸摸(mo)屏通訊 | HMI-RJ45,USBHOST | ||
工(gong)作節拍 | 工作節拍 | ≤3s | |
適用范圍 | 密封(feng)圈同尺寸型號(hao) | 同一規格尺(chi)寸密封圈(quan)可用 | |
操作環(huan)境 | °C | -10°C~+55°C,10~80%RH | |
設備運行噪(zao)音(yin) | dB(A) | ≤70dB（A） | |
潤滑油脂 | 二(er)甲基硅油 | CS950-1050 | |
裝配孔離(li)地(di)高(gao)度 | mm | ≥118（以實際高(gao)度為準） | |
工作臺有效面積 | mm | ≥650*418*400(按技術協議) | |
整機(ji)功率 | KW | 0.6 | |
設備(bei)整(zheng)體高度 | mm | ≤418（以實(shi)際高(gao)度為準） | |
額定電流 | A | 10 | |
額定氣壓(ya) | MPa | 0.35-0.65 | |
工 作(zuo) 電 壓/功率 | V | AC220V，50HZ/0.6kw | |
2.4人(ren)機(ji)界面功能
編號 | 設備相關 | 具體(ti)(ti)信(xin)息 |
1 | 主界面(mian) | 該頁(ye)面主要用(yong)來監(jian)控數據和手動操(cao)作。 |
2 | 手(shou)/自動模式 | 在自(zi)動(dong)模(mo)式(shi)下設置好運行(xing)參數，選擇自(zi)動(dong)模(mo)式(shi)可自(zi)動(dong)運行(xing)操(cao)作(zuo)。在手動(dong) 模式下自動運(yun)行(xing)操作無效，進入手動模式可進行(xing)手動操作設(she)備動作 |
3 | 報警復(fu)位(wei) | 當套密封圈(quan)設備出現故障時(shi)，人工介(jie)入排除故障后點(dian)擊報警復位(wei)解除聲(sheng)光(guang)；文字報警同時復位至(zhi)初始狀態。 |
4 | 運行一次(ci) | 自(zi)動運行一次 |
5 | 清(qing)零(ling) | 生產計數清零 |
6 | 對應動作 | 加油泵，振(zhen)動(dong)盤，吹(chui)氣(qi)，氣(qi)缸：按鈕對應部件動(dong)作 |
2.5編輯(ji)界面：該界面主(zhu)要用于編輯(ji)自(zi)動(dong)運行時(shi)部件的動(dong)作延時(shi)銜(xian)接修(xiu)改(gai)立(li)即(ji)生效，與用
戶編(bian)號密碼更改點保存更新后生效。
編(bian)號 | 設備相關(guan) | 具(ju)體信息(xi) |
1 | 送(song)料延時 | 送料動(dong)作(zuo)后延時關(guan)閉(bi)時間設置 |
2 | 加油延時 | 加油動(dong)作(zuo)后延(yan)時關閉時間設置 |
3 | 加油個數 | 自動運行次數(shu)大于加(jia)(jia)油個數(shu)后加(jia)(jia)一次油 |
4 | 震動延時 | 振(zhen)動(dong)(dong)盤振(zhen)動(dong)(dong)動(dong)(dong)作后延時(shi)關閉時(shi)間設置 |
5 | 編號密碼 | 修改對應用戶編號密碼更改點保(bao)存更新(xin)后生(sheng)效 |
7 | I/O界面(mian) | 此(ci)界面可(ke)以監(jian)控到(dao)設備所用I/O觸發點(dian)，每個所需的輸(shu)入(ru)和輸(shu)出(chu)點(dian)的使用情(qing)況。 |
